1、功能概述

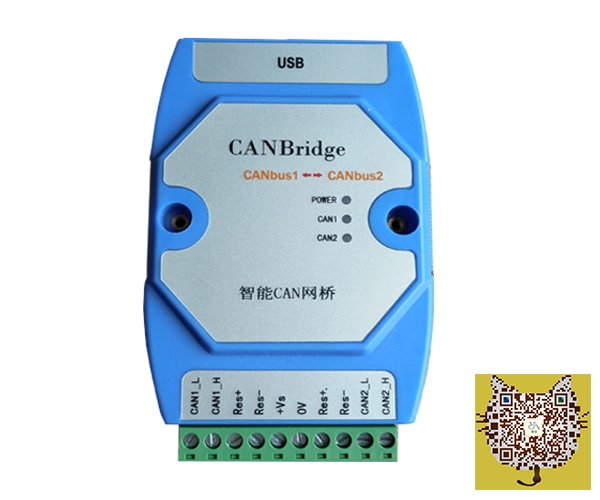

CAN網橋(Bridge)是一個智能的中繼器。使用CAN網橋對設備進行互連,克服了CAN總線結點個數及通信距離的物理限制,能有效擴充CAN網絡的結點總數,延長通信距離。
在CAN總線網絡中,網橋能從一個電纜里接收信號, 放大它們,將其送入下一個電纜。因此,它不但能延長CAN總線的通信距離,而且可提高CAN網絡的性能、可靠性和 安全性。
CAN網橋的存儲和轉發功能可使其適用于連接不同CAN波特率的兩個CAN網絡。 因而構成一個不同速率的CAN網絡相匹配,混連在一起的混合網絡。
CAN網橋,是連接兩個CAN網絡的存儲轉發設備,它可以提供智能化連接服務。它可以根據消息幀的ID過濾來進行有選擇的接收和轉發。網絡1 和網絡2 通過網橋連接后,網橋接收網絡1 發送的數據包,檢查數據包中的幀信息,如果幀信息不符合網絡1要求 ,它就將其放棄,相反,如果符合網絡1要求且為網絡2 需要的信息,它就繼續發送給網絡2、這樣,可利用CAN網橋隔離信息,將不符合網絡要求的信息隔離出總線,防止無效信息占用總線資源。
使用CAN網橋將一個較大的CAN網絡分成若干段,有利于改善網絡的可靠性、可用性和安全性。
CAN網橋作為一種透明網橋,最大優點是易于安裝,使用方便,是一種即插即用設備。使用CAN網橋,無需改動現有硬件和軟件,無需更改現有網絡參數,只須插入電纜就可以,對現有的CAN網絡的運行無影響。
2、性能與技術指標
(1)2個獨立的CAN通道A和B,CAN通道均采用光電隔離、DC-DC電源隔離(2500V);
(2)數據流向可控,能實現A-->B,B-->A,或A,B通道雙向數據接收及轉發;
(3)支持CAN2.0A 和CAN2.0B 協議,支持標準幀和擴展幀格式;
(4)可獨立配置2個CAN通道得波特率:5Kbps-1000Kbps;
(5)支持自定義驗收過濾或選擇不濾波;
(6)工作電源:+7V~+24V DC;
(7)工作溫度:-40 ℃ ~ +85℃;
(8)支持標準DIN 導軌安裝;
(9)產品尺寸:100mm*70mm*25mm(不計算導軌安裝架高度)。
3、典型應用
(1)當兩個不同波特率CAN網絡需要連接時,利用CAN網橋可以獨立配置2個CAN通道波特率的功能,實現連接。
(2)當設備間通過CAN總線相互通信,但通信距離超過了CAN總線的距離限制時,利用CAN網橋的中繼功能,恢復信號,保持CAN網絡的穩定、安全。
(3)CAN總線數據量較大,需要有選擇的接收CAN信息時,利用CAN網橋過濾屏蔽。
(4) 當網絡節點數量比較多的時候,進行網絡節點擴展。
